先日の Japan VMUG UserCon で Dell-EMC の坂井さんに Session Speaker してもらったので，そのお礼もかねて，S4148T-ON の VLT を紹介しようと思います．
S4148T-ON は OS10 EE だと Stack 機能をサポートしていませんが，Switch 2 台で VLT を構成して Layer2 のアグリゲーションを実装することができます．
vDS についてもあまり LACP の設定について記載している日本語の Blog が無いようなので，今回は VLT + LACP で設定してみます．
設定は全て 2 台ともに入れていきます．
VLT
1. Spanning Tree の設定
まずは VLT の Startup 時に loop しないよう Spanning Tree を有効にします．pvst と rpvst+ が設定可能です．
switch1(config)# spanning-tree mode rapid-pvst
2. VLT domain 作成
VLT domain を作成します．今回は id 1 で作成しました．
(VLAN ID 4094 が VLT domain で利用されます．)
switch1(config)# vlt-domain 1
3. VLT Interconnect の設定
VLT Peer 間の同期で利用される Interconnect の設定をします．ここでは両 switch ともに 1/1/29, 1/1/30 で設定しています．
switch1(config)# interface ethernet 1/1/29 switch1(conf-if-eth1/1/29)# no switchport switch1(conf-if-eth1/1/29)# exit switch1(config)# interface ethernet 1/1/30 switch1(conf-if-eth1/1/30)# no switchport switch1(conf-if-eth1/1/30)# exit switch1(config)# vlt-domain 1 switch1(conf-vlt-1)# discovery-interface ethernet 1/1/29 switch1(conf-vlt-1)# discovery-interface ethernet 1/1/30
4. Primary Priority 設定
明示的に一方の switch を primary にしたい場合は設定します．今回は switch1 を primary にしています．
・switch1
switch1(config)# vlt-domain 1 switch1(conf-vlt-1)# primary-priority 1
・switch2
switch2(config)# vlt-domain 1 switch2(conf-vlt-1)# primary-priority 65535
5. VLT MAC Address の変更
Default では どちらかの switch の Local System MAC Address が使われますが，switch reboot の際などに VLTi flap が起きないよう固定で MAC Address を設定します．
VLT MAC Address は "show vlt" コマンドで確認できます．
switch1# show vlt 1
Domain ID : 1
Unit ID : 2
Role : primary
Version : 2.0
Local System MAC address : e4:f0:04:a4:a1:bb
Role priority : 1
VLT MAC address : e4:f0:04:a4:a1:bb
IP address : fda5:74c8:b78e:1::5
Delay-Restore timer : 90 seconds
Peer-Routing : Disabled
Peer-Routing-Timeout timer : 0 seconds
VLTi Link Status
port-channel1000 : up
VLT Peer Unit ID System MAC Address Status IP Address Version
----------------------------------------------------------------------------------
1 e4:f0:04:a4:a9:bdb up fda5:74c8:b78e:1::1 2.0LAA ( Locally Administered Address ) では，Address の第 1 オクテット中の second-least-significant ビットが 1 となる必要があるので，今回は switch1 の Local System MAC Address の当該ビットを 1 に変更した ee:f0:04:a4:a1:bb としました．これを両 switch に設定していきます．
switch1(config)# vlt-domain 1 switch1(conf-vlt-1)# vlt-mac ee:f0:04:a4:a1:bb
6. LAG の設定
ESXi への Virtual Link Trunk を設定します．
ここでは両 switch の port 1/1/1 を port-channel 100 として，VLAN ID 102 を Tag VLAN として流します．
LAG の mode は VLT の Best Practices に沿って LACP にしています．
明示的に default の Access VLAN 1 を削除し，jumbo frame も 9000 で有効にしています．
switch1(config)# interface port-channel 100 switch1(conf-if-po-100)# vlt-port-channel 100 switch1(conf-if-po-100)# switchport mode trunk switch1(conf-if-po-100)# switchport trunk allowed vlan 102 switch1(conf-if-po-100)# no switchport access vlan switch1(conf-if-po-100)# mtu 9000 switch1(conf-if-po-100)# exit switch1(config)# interface ethernet 1/1/1 switch1(conf-if-eth1/1/1)# channel-group 100 mode active switch1(conf-if-eth1/1/1)# no switchport access vlan switch1(conf-if-eth1/1/1)# mtu 9000 switch1(conf-if-eth1/1/1)# end
2 台とも設定が完了したら，VLT mismatch を確認して，vDS 側の設定に進みましょう．
switch1# show vlt 1 mismatch VLT-MAC mismatch: No mismatch Peer-routing mismatch: No mismatch VLAN mismatch: No mismatch VLT VLAN mismatch: No mismatch VLT Virtual Network Mismatch: Virtual Network Name Mismatch: No mismatch Virtual Network VLTi-VLAN Mismatch: No mismatch Virtual Network Mode Mismatch: No mismatch Virtual Network Tagged Interfaces Mismatch: No mismatch Virtual Network Untagged Interfaces Mismatch: No mismatch Virtual Network VNI Mismatch: No mismatch Virtual Network Remote-VTEP Mismatch: No mismatch
vDS
vDS で Virtual Link Trunk を受けるように， LAG mode を LACP にして構成します．
( vDS の設定はみなさんご存知かと思うので，さらっと要点だけ書きますね．)

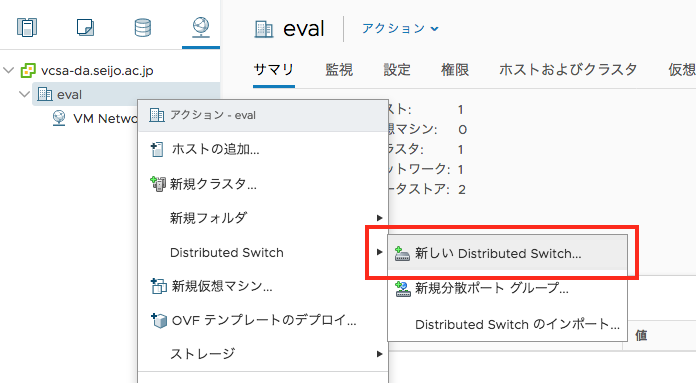

1. Distributed Switch の新規作成

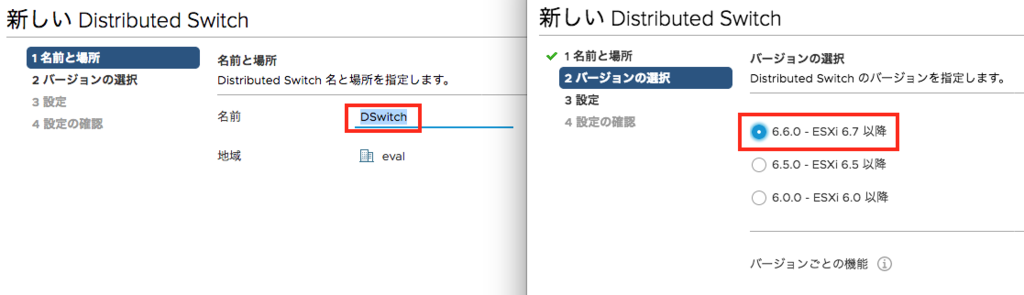

名前を付けて Version 選択します．今回は名前を [DSwitch], Version は [6.6.0] で作成します．

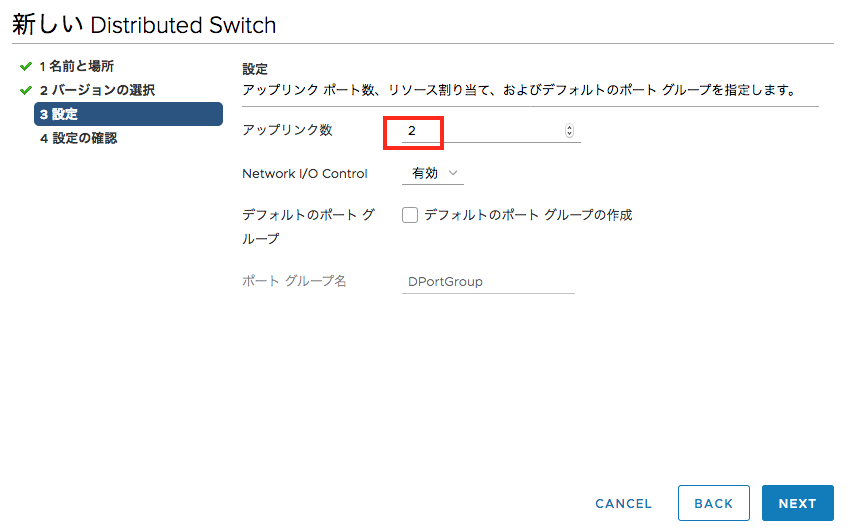

物理サーバに合わせてアップリンクの数を変更します．私の環境では 10GT * 2 で構成しています．
ポートグループは個別に作成するので，[デフォルトのポート グループの作成] チェックはオフにしました．
2. Distributed Switch で LAG 構成

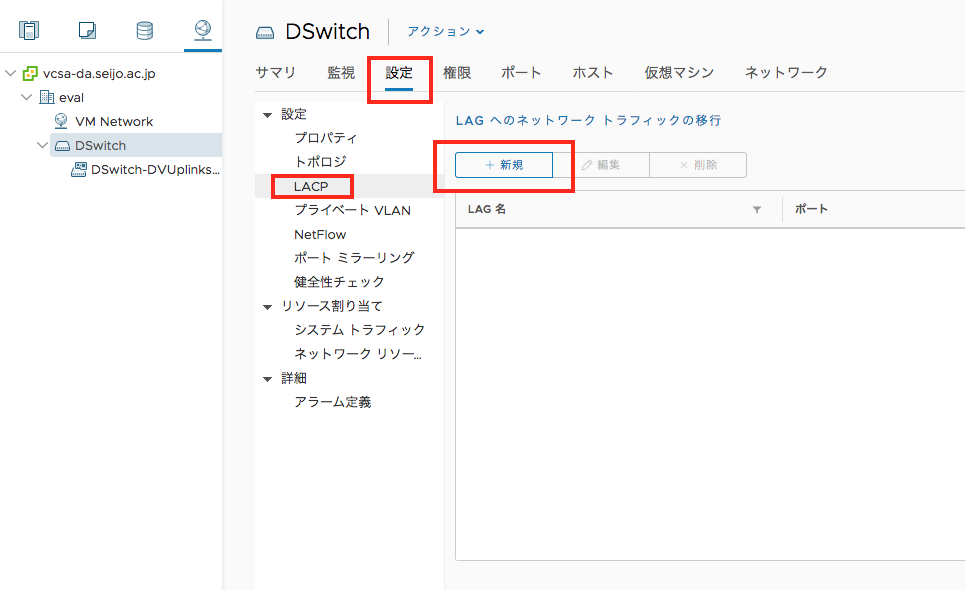

作成した Distributed Switch を選択し，[設定] タブの [LACP] で [＋新規] をクリックします．

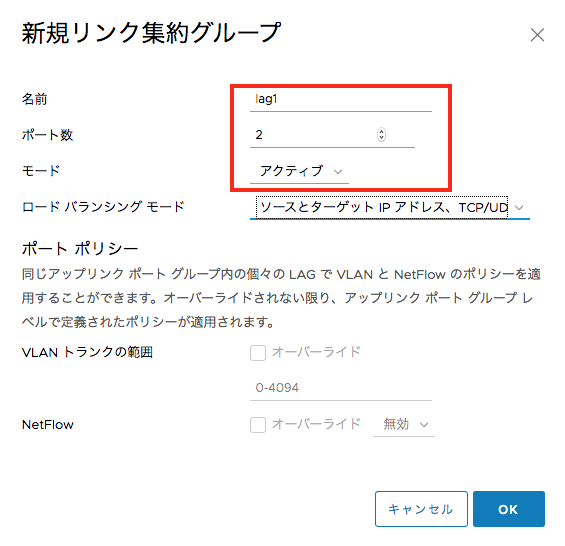

ここでは名前を lag1, ポート数 2, モードをアクティブ (LACP) に設定します．

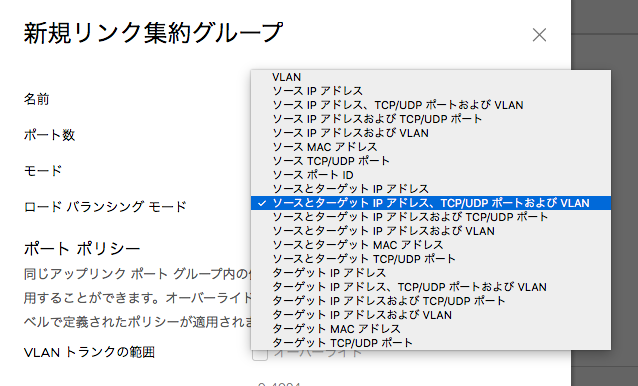

ロードバランシング モードはプルダウンから選択できます．
極力偏らないようにするため，[ソースとターゲット IP アドレス，TCP/UDP ポートおよび VLAN] を選択しています．
3. Jumbo Frame

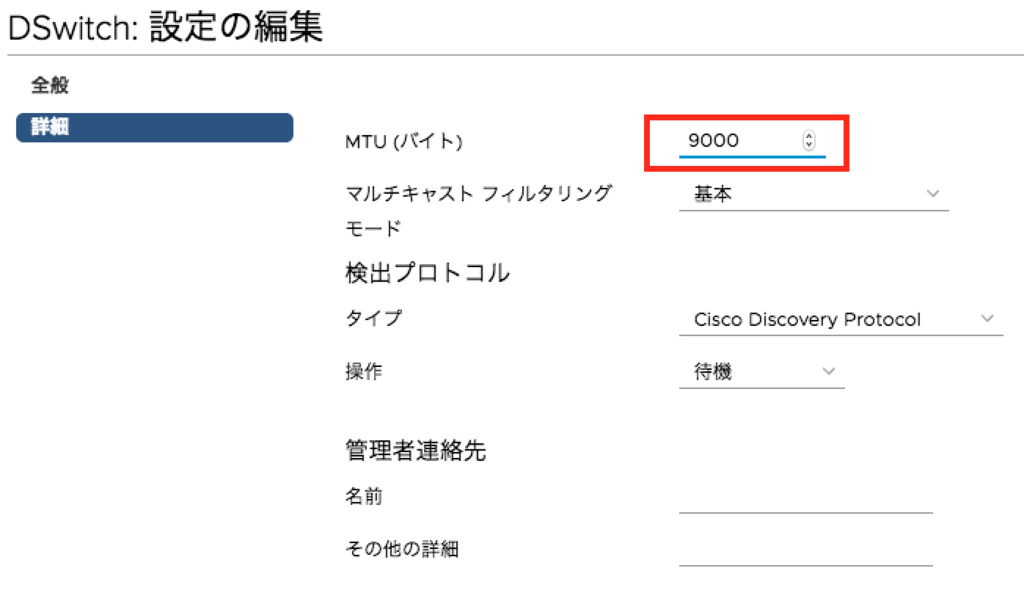

Distributed Switch の MTU も [9000] に変更しておきます．
4. Dstributed Portgroup の作成

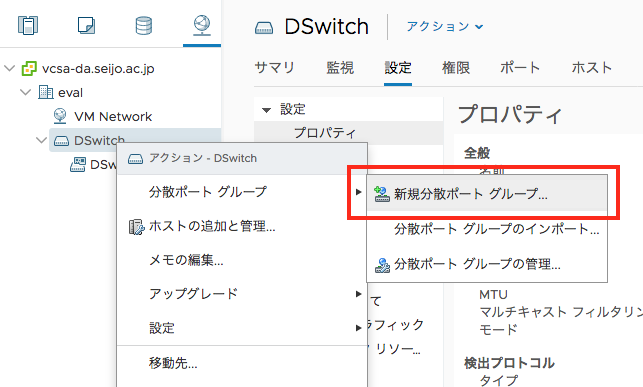

Distributed Switch の設定が終わったので，Distributed Portgroup を作成します．

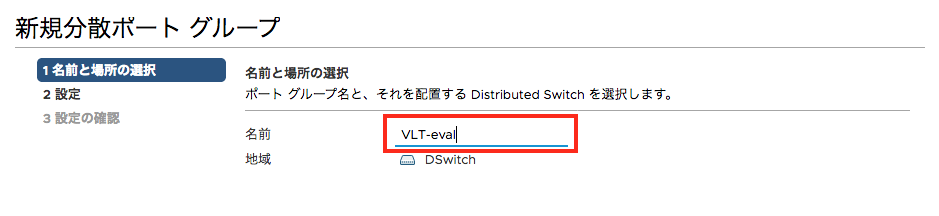

今回は名前を VLT-eval としています．

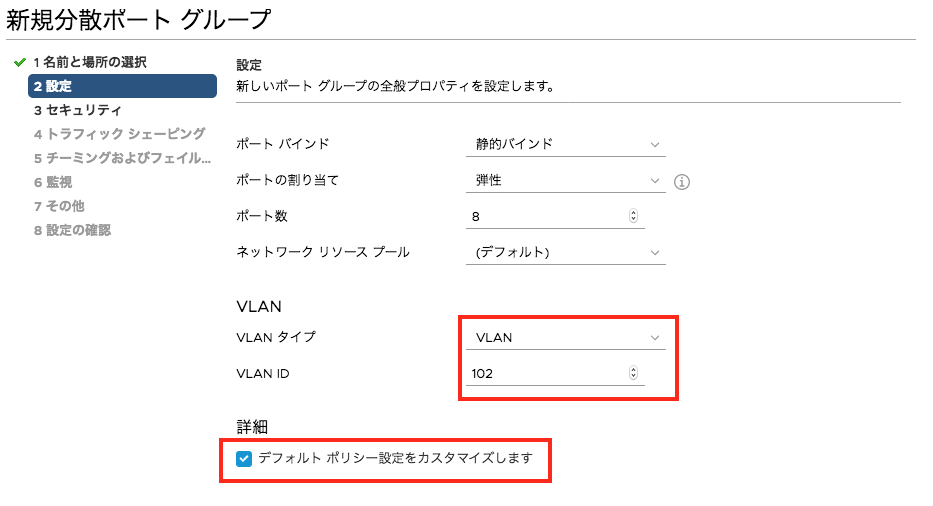

OS10 側で Trunk port で VLAN を設定していますので，ここでも VLAN タイプを [VLAN] とし，同じ VLAN ID を設定します．
また，[デフォルト ポリシー設定をカスタマイズします] にチエックしておきます．

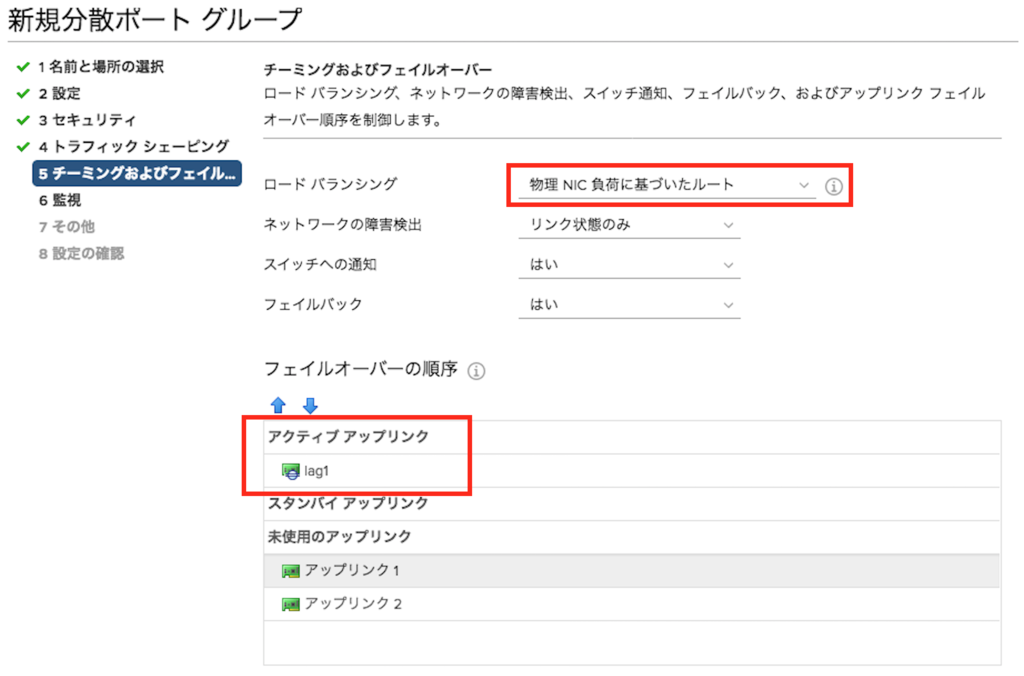

[チーミングおよびフェィルオーバー] 設定画面で，ロード バランシングを [物理 NIC 負荷に基づいたルート] に変更します．
次に，画面下のフェイルオーバーの順序を変更し，先程作成した [lag1] のみを [アクティブ アップリンク] に残し，他のアップリンクは全て [未使用のアップリンク] へ移動して，Portgroup 作成を進めていきます．
4. Host の追加

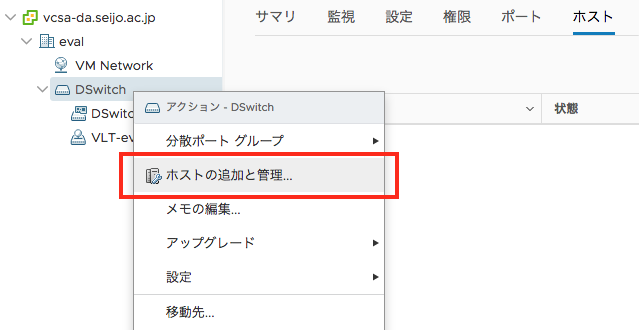

最後に Host を追加します．

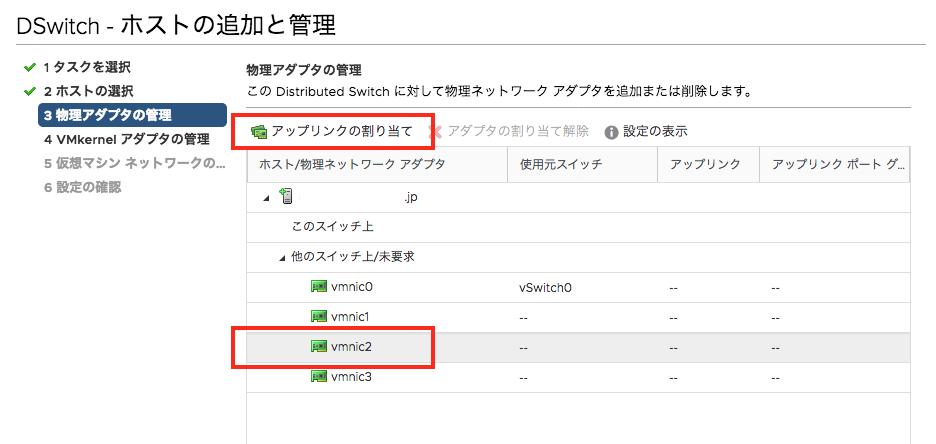

vmnic をアップリンクに割り当てていきます．この例では vmnic2 に対して設定します．

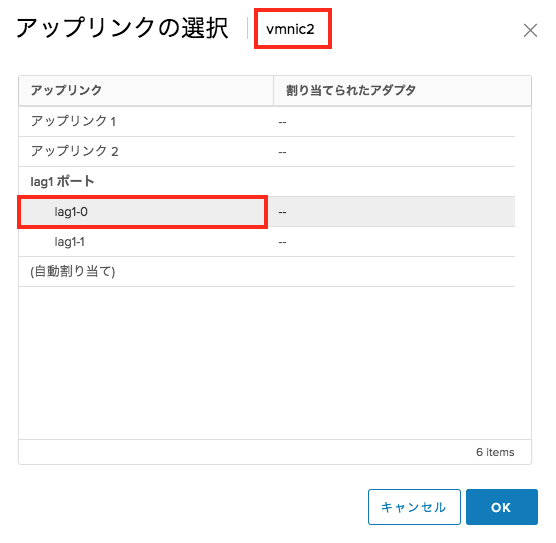

[アップリンクの選択] ダイアログボックスで，[lag1 ポート] の [lag1-0] を選択します．

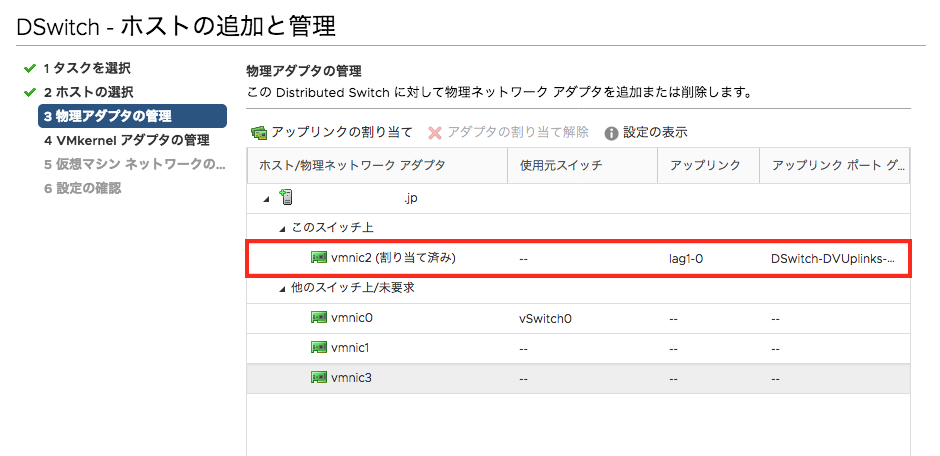

vmnic2 が DSwitch の アップリンク portgroup の lag1-0 に割り当てられたのが確認できます．
同じ操作をアップリンクの数だけ繰り返して Host の追加を完了します．
5. 動作確認

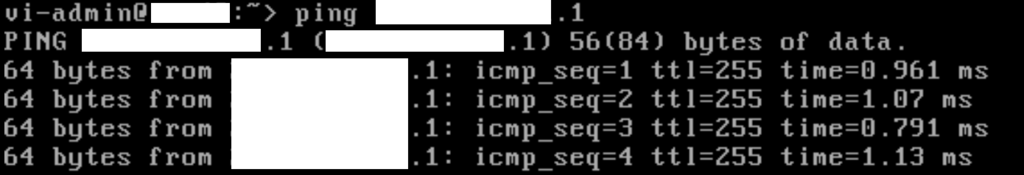

疎通が取れていれば完了です！
