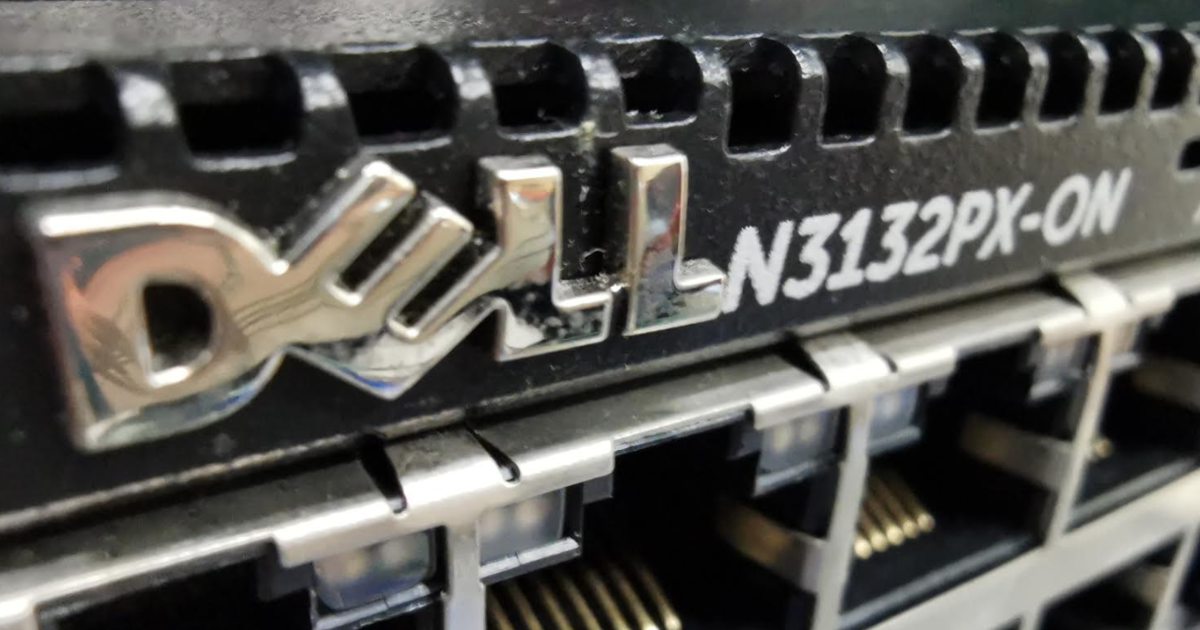

この春の WLAN 更新に向けて，PoE Switch 等の検証でお借りしている N3132PX-ON で，有線ポートの認証機能を試してみました．
networking-n3100-series_user's-guide13_en-us.pdf (認証関係は p.253 から) を参考にしていたのですが，6.6 で変更されたコマンド等が反映されていなくて，少し苦労したので纏めておきたいと思います．
今回の認証ポートの要件は以下の通りです．
・認証には Windows NPS と FreeRadius の Radius Proxy を利用する．
・MAC Address が登録されている Client は MAB でポート開放．
・MAC Address の登録が無い Client は 802.1x で認証してポート開放．
* Switch の基本的な設定については省略します．
Radius サーバと認証設定
まず，Global Configuration mode で 802.1x を有効にします．
n3132(config)#aaa new-model n3132(config)#dot1x system-auth-control
次に radius server auth コマンドで Radius server の IP Address を指定して，Radius Server Configuration mode に入り，以下設定します．
・name コマンドで名称設定（今回は "vmug_radius" ）
・primary コマンドで明示的に primary radius server に指定
・usage authmgr で radius サーバの Type を指定します．default は all です．
legacy upper-case だと "18:DB:F2:25:B2:D4" の形式です．
n3132(config)#radius server auth YOUR_RADIUS_SERVER_IP_ADDR n3132(config-auth-radius)#name "vmug_radius" n3132(config-auth-radius)#primary n3132(config-auth-radius)#usage authmgr n3132(config-auth-radius)#exit
Radius Sever Configuration mode から exit したので，ここから再び Global Configuration mode で設定していきます．
Radius server key を指定します．
n3132(config)#radius server key 7 THIS_IS_YOUR_SECRET
radius server source-ip コマンドで Radius server との通信で利用するソース IPv4 アドレスを指定します．OOB を使用しない際にはこれを設定しないと通信できませんでした．
n3132(config)#radius server source-ip YOUR_NSERIES_IPV4_ADDR
ポートの認証を有効にする前に，uplink port が Block state にならない様 authentication port-control force-authorized を設定しておきましょう．
（Interface Configuration mode で作業します．）
n3132(config-if-Te1/0/3)#authentication port-control force-authorized n3132(config-if-Te1/0/3)#exit
認証と Dynamic VLAN(Radius らの Attribute で動的に VLAN をアサイン) を有効にします．
n3132(config)#authentication enable n3132(config)#authentication dynamic-vlan enable
802.1x 認証メソッドの default を radius に，加えて認可も Radius で行うよう設定します．
n3132(config)#aaa authentication dot1x default radius n3132(config)#aaa authorization network default radius
これで Radius 認証・認可の設定は完了です．続けて認証ポートを設定します．
MAB & 802.1x 認証ポートの設定
Interface Configuration mode で設定します．
・switchport mode コマンドで VLAN Membership mode を general にします．
（動的に VLAN アサインするため）
・host-mode は multi-auth にします．
（認証ポート配下の島ハブ接続 Client をそれぞれ個別に認証するため）
・MAB を有効にし，auth-type を PAP にします．
MAC Address は Radius の users に登録してあるので PAP にします．
・認証の優先順位を MAB -> 802.1x の順にします．
n3132(config-if-Gi1/0/1)#switchport mode general n3132(config-if-Gi1/0/1)#authentication host-mode multi-auth n3132(config-if-Gi1/0/1)#mab auth-type pap n3132(config-if-Gi1/0/1)#authentication order mab dot1x n3132(config-if-Gi1/0/1)#exit
RADIUS で MAB
まず，MAB 認証を成功させてみます．
Client の MAC Address を FreeRadius の users に 登録して，radiusd を debug mode で起動します．
・user 名は MAC Address，Password も同じです．
・Tunnel-Medium-Type で 6 (IEEE-802) を指定します．
・Tunnel-Type は 13 (VLAN) を指定します．
・Tunnel-Private-Group-Id はアサインしたい VLAN ID です．
18:DB:F2:25:B2:D4 Cleartext-Password := "18:DB:F2:25:B2:D4"
Tunnel-Medium-Type = 6,
Tunnel-Type = 13,
Tunnel-Private-Group-Id = 1234
FreeRadius は -x で debug mode にて起動します．
[root@dradius raddb]# /usr/sbin/radiusd -X
登録済み MAC Address を持つ Client を認証ポートに接続すると，Login が成功します．
(0) Login OK: [18:DB:F2:25:B2:D4] (from client n3132 port 1 cli 18DBF225B2D4) (0) Sent Access-Accept Id 137 from YOUR_RADIUS_SERVER_IP_ADDR:1812 to YOUR_NSERIES_IPV4_ADDR:37663 length 0 (0) Tunnel-Medium-Type = IEEE-802 (0) Tunnel-Type = VLAN (0) Tunnel-Private-Group-Id = "1234" (0) Finished request Waking up in 4.9 seconds.
Switch 側でも認証された Client が確認できます．
n3132#show authentication clients all Interface MAC-Address Method Host Mode Control Mode VLAN Assigned Reason --------- ----------------- ------- ------------------------ ------------ -------------------------- Gi1/0/1 18:DB:F2:25:B2:D4 mab multi-auth auto RADIUS Assigned VLAN (1234)
802.1x に fall back
MAC Address 登録の無い Client を想定して，users ファイルを書き換えて，MAB を失敗させてみます．
(0) pap: WARNING: No "known good" password found for the user. Not setting Auth-Type
(0) pap: WARNING: Authentication will fail unless a "known good" password is available
(0) [pap] = noop
(0) } # authorize = ok
(0) ERROR: No Auth-Type found: rejecting the user via Post-Auth-Type = Reject
(0) Failed to authenticate the user
(0) Using Post-Auth-Type Reject
(0) # Executing group from file /etc/raddb/sites-enabled/default
(0) Post-Auth-Type REJECT {
(0) attr_filter.access_reject: EXPAND %{User-Name}
(0) attr_filter.access_reject: --> 18:DB:F2:25:B2:D4
(0) attr_filter.access_reject: Matched entry DEFAULT at line 11
(0) [attr_filter.access_reject] = updated
(0) [eap] = noop
(0) policy remove_reply_message_if_eap {
(0) if (&reply:EAP-Message && &reply:Reply-Message) {
(0) if (&reply:EAP-Message && &reply:Reply-Message) -> FALSE
(0) else {
(0) [noop] = noop
(0) } # else = noop
(0) } # policy remove_reply_message_if_eap = noop
(0) } # Post-Auth-Type REJECT = updated
(0) Login incorrect (No Auth-Type found: rejecting the user via Post-Auth-Type = Reject): [18:DB:F2:25:B2:D4] (from client n3132 port 1 cli 18DBF225B2D4)
(0) Delaying response for 1.000000 seconds
Waking up in 0.3 seconds.

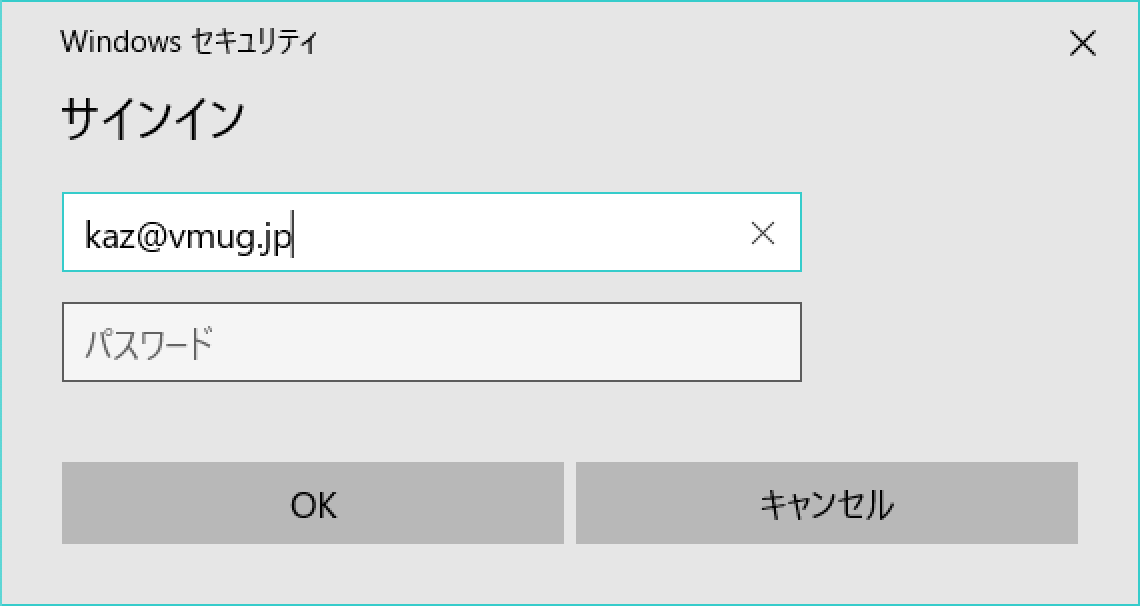

この直後に 802.1x 認証ダイアログが表示されるので，ID と Password を入力すると認証が成功します．
(13) Login OK: [kaz@vmug.jp] (from client n3132 port 1 cli 18DBF225B2D4) (13) Sent Access-Accept Id 154 from YOUR_RADIUS_SERVER_IP_ADDR:1812 to YOUR_NSERIES_IPV4_ADDR:57134 length 0 (13) Tunnel-Medium-Type:0 = IEEE-802 (13) Tunnel-Private-Group-Id:0 = "1234" (13) Tunnel-Type:0 = VLAN (13) EAP-Message = 0x030e0004 (13) Class = 0x97e9091c0000013700010200caeb807100000000000000000000000001d5b57ca2d0abca000000000055bc3a (13) MS-Link-Utilization-Threshold = 50 (13) MS-Link-Drop-Time-Limit = 120 (13) MS-CHAP-Domain = "\001AD" (13) MS-CHAP2-Success = 0x01533d46443041343137433239444339323738413931463144364645454346373933393643383239333730 (13) MS-MPPE-Send-Key = 0xa5996bc1486bb255e1027e04e07d086937253f792673b0b5a3c8f13870a14f12 (13) MS-MPPE-Recv-Key = 0xd810e4c67a67f6178612e9a58ae720af40581a31aa6729804a345a24d3648de1 (13) Message-Authenticator = 0xc1c0d312d69bb3g39148fa01d155dcc3 (13) Finished request Waking up in 4.9 seconds.
Switch 側でも Method が 802.1X で認証した事が確認できます．
n3132#show authentication clients all Interface MAC-Address Method Host Mode Control Mode VLAN Assigned Reason --------- ----------------- ------- ------------------------ ------------ -------------------------- Gi1/0/1 18:DB:F2:25:B2:D4 802.1X multi-auth auto RADIUS Assigned VLAN (1234)
今回ハマってた事
最近 Windows を触ってないのと，有線の 802.1x 認証も初めてだった事もあり，MAC Address を登録した Client で802.1X 認証を有効にすると MAB が失敗する原因特定に時間がかかってしまいました．
Log 確認すると，Radius 認証成功後に一旦 Port は Forwarding sate になるのですが，即座に認証された Client が削除されています．
<189> Jan 9 10:20:13 n3132-1 AUTHMGR[authmgrTask]: auth_mgr_client.c(1206) 431920 %% NOTE Deleting client authenticated with VLAN type RADIUS on interface Gi1/0/1. <189> Jan 9 10:20:11 n3132-1 TRAPMGR[trapTask]: traputil.c(721) 431919 %% NOTE Gi1/0/1 is transitioned from the Learning state to the Forwarding state in instance 0 <189> Jan 9 10:20:08 n3132-1 TRAPMGR[trapTask]: traputil.c(721) 431918 %% NOTE Gi1/0/1 is transitioned from the Forwarding state to the Blocking state in instance 0 <190> Jan 9 10:20:08 n3132-1 AUTHMGR[authmgrTask]: auth_mgr_sm.c(391) 431917 %% INFO Client authorized on port (Gi1/0/1) with VLAN type RADIUS.
しかし，これ単純に「承認されていないネットワーク アクセスにフォールバックする」（default は Off ）のチェックをオンにしておけば良かったんですね．Switch の設定ばかり気にしていて気付きませんでした．反省（しかも，今回 VMUG も VMware も全く関係ないし）．
